第八步:
a用左侧的那些剖面，沿着结构从前到后，再每个剖面上画出你需lw的前视剖面图。
第九步:
孔通过x(前视图)剖面镜像多个点，这一点很难掌握，尽力保持画面的整洁，不要太杂乱，这样你就不会迷失在那些移动的点中。只要你勤加练习，看起来就会更简洁，做起来也会更快，实际上我已经设置了超过我需要的x剖面。
b 在镜像之前，你可以使用很多种不同的方法，从较近一侧的剖面到较远的一边来绘制这些点。我喜欢从远处剖面曲线不太显而易见的地方来找出那些点。比如，每个剖面顶部的附近。我使用“x盒”方法和简单的对角线方法来找到我的点。
第十步:
a定义好所有的剖面之后，我们准备开始结构的轮廓部分。通过所有剖面的曲线画切线，绘制轮廓线。
稍后我将要给你们介绍描影的方法，这样你就可以展示这个物体使用价值了。这里有一个例子，其中的剖面信息对于渲染中心 阴影和投影都是很有帮助的。
这只是绘制诱视构图的一种方法，用这种方法还可以绘制更复杂一些的结构
绘制椭圆
剖析椭圆:
当从某个角度看圆时，我们看到的就是一个椭圆。我们把这个观看角度作为椭圆的角度。在助度视角处，我们看到的是一个正圆，而在小于助度时，我们看见的是不同角度的椭圆，这样到最后我们就会看到一个。度的椭圆(即一条雇彩美)。理解这种画椭圆的技巧并不难，但要掌握椭圆的绘制方法就不容易了。对于一个椭圆来说，它有两个轴:长轴和短轴。短轴通过最短的路径把椭圆分成两个相等的部分;长轴经过最长的路径，把椭圆分成两个相等的部分。长轴和短轴是垂直相交的。如图e一1所示。
那么，怎样利用长轴和短轴来绘制椭圆呢?

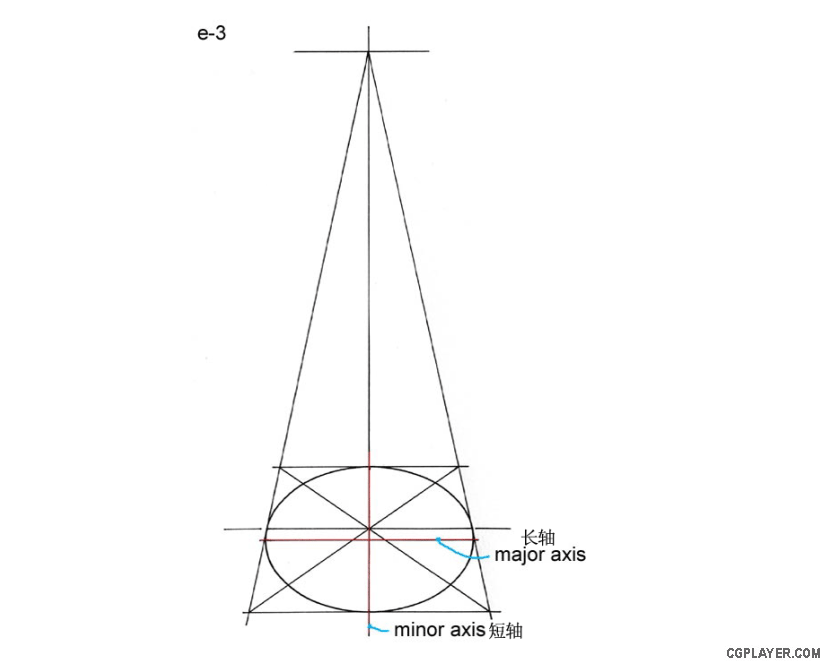

如图e一2所示，椭圆的外面有一个外切正方形，画完正方形后，通过画正方形的对角线来找到它的透视中心，通过观察椭圆的长轴和短轴，我们发现，椭圆的短轴经过这个中心而长轴则不经过。我们也发现椭圆.洽好与正方形的每条边线的中心相切，这恰好是我们期待的。这样我们得到一个对称的形状，椭圆，并将它放在透视图中。只要你始终在可允许的失真范围内制图，它就一直起作用。如图e一3所示，不管椭圆是旋转还是静止的，我们都能得到同样的效果。从观察获知，在画椭圆的时候，长轴和短轴起了相当大的作用。由于椭圆的短轴一直经过正方形的中心，我们可以利用这一点来获得帮助。这也正是当初我不推荐用长轴来绘制椭圆的厦因。
[CGERCN-PAGE]
不断的练习画椭圆，不要担心透视上的定位。我有几个例子是在今天早上用不同的大小和不同的角度画的几个椭圆。画完椭圆后，画一条穿过椭圆最窄处并把椭圆分成两个相等的部分的直线，来确定椭圆的短轴。
